5 février 2013 2 05 /02 /février /2013 22:04


Images de ma spit en 1972 ....73 ....74.

spit-gym-chatel.jpgtriumph-gymkana-chatel-1973.jpgspit-MK3-en-1974-beaulieu-.jpgtriumph spit découpée droite



J'avais prété mon tourne broche à Aurélien qui est venu me le restituer.

Alors, un coup de peinture et je vais m'en séparer ..........




La spit d'Aurélien sur tourne broche.



spit--2012-Aurelien-brochage-caisse--3-.JPGspit 2012 Aurélien brochage caisse (1)



La spit d'Albert sur tourne broche




J'adore cette photo













Repost 0
7 mars 2011 1 07 /03 /mars /2011 19:24






Bonjour. Cyril m'avais contacté par le forum spitfire, nous nous sommes rencontrés, et je lui ai proposé de mettre à sa dispo mon tourne broche. Alors, je l'ai dépoussieré, l'ai préparé, et voila, il est parti en voyage pas très loin, mais je suis persuadé qu'il est en de " bonnes mains"



Albert



101 0377-copie-1





Repost 0
25 septembre 2010 6 25 /09 /septembre /2010 10:42

A la demande de Gilles , j'ai repris les cotations réelles de réalisation du tourne broche et vais transmettre régulièrement les étapes de réalisation .












Fiche 1 la base :



tourne broche spit fiche 1 base jpeg

Document provisoire fait rapidement à main levée ( cotations plus précises à venir ) .





101 9210












Repost 0
15 décembre 2007 6 15 /12 /décembre /2007 07:49

Une RTT, et je décide de voir ce qui se passe dessous















100-0345.JPG100-0352.JPGJe vous avais dit :  "Je vais l'embrocher"

Pour les déformations, le verrouillage par l'intérieur.

Bon maintenant on regarde les dessous de cette dame.....

Repost 0
8 décembre 2007 6 08 /12 /décembre /2007 07:41



 Le premier mouvement de rotation de la Caisse






Désolé, j'ai des difficultés sur l'insersion vidéo !!

Repost 0
2 décembre 2007 7 02 /12 /décembre /2007 20:55

           Afin de reprendre les parties du plancher perforées par la corrosion, la meilleure solution consiste à retourner la caisse pour travailler à plat....                           100-0293.JPG
La caisse est embrochée

L'inquiétude : ce sont les premiers essais.
La stabilité de l'équipement?
Que va t'il se passer aux étapes successives de retournement ?
Toute la famile, sans douter de la réalisation, participe à l'évènement, même le voisin Thierry, Greffier de profession est là pour attester de la fiabilité !!!!

Allez  c'est parti........

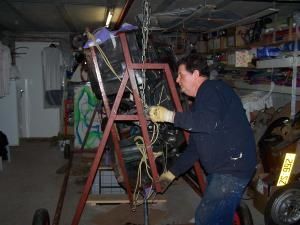

Une broche est mise en place ,on tourne, puis on déplace la broche de  sécurité de trou en trou, les 90° sont assurés......
Adrian, Pierig, Marina, Virginie, Maryvonne et Thierry sont maintenant rassurés.

   J'ai une vidéo de l'évènement, mais je ne peux la faire passer ....
  Chiche, on fait le tour complet !  c'est fait ...

Aucun effort pour tourner la broche......Pour l'équilibre, je me suis inspiré de la méthode de mon ami Robert Val, homme équilibré,et qui pèse ses mots.

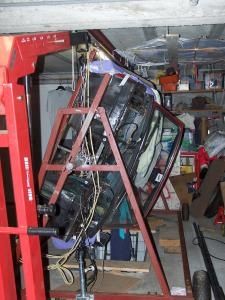

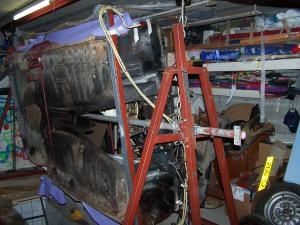

             100-0267.JPG100-0277.JPG100-0300.JPGpresque 90°                         le cap des 90° est passé      180° c'est fait. Rien de particulier à signaler.

Repost 0
